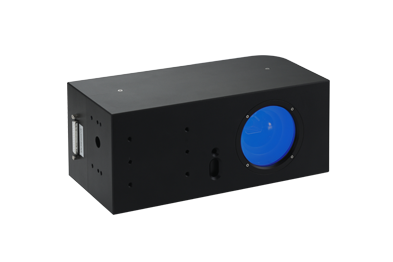

FL7210-3D-300型振鏡具有體積小、定位精度高、打標速度快、抗干擾能力強等特點，在動態打標過程中線條精度高、無變形、功率均勻、圖案無失真。
FL7210-3D-300型振鏡具有體積小、定位精度高、打標速度快、抗干擾能力強等特點，在動態打標過程中線條精度高、無變形、功率均勻、圖案無失真，具體特性如下：
■ 先進的小光斑設計方案，最小聚焦光斑為24微米。
■ 的光路設計與加工，大幅面和曲面加工能量衰減小。
■ 振鏡系統響應速度更快，滿足3000mm/s以上的精密填充。
■ 標刻幅面達到300×300mm，滿足大幅面雕刻的使用要求。
■ ******標刻高度達到130mm，滿足客戶大幅度落差的要求。
■ 改變焦點的位置，可進行深度雕刻，使用于浮雕等3D應用。
■ 打標軟件3D操作界面，操作立體上下、前后左右視圖，設定基準面正反面切換，3D坐標軸模擬打標內容，模型外框功能更可以幫助使用者擺放工件，編輯打標圖形。
■ 精密控制打標機的焦距位置，當進行3D深度打標加工時自動調整Z軸范圍，保持光斑最小化，保證物體打標后圖形的效果一致性。
■ 內建凹凸圓管、凹凸球面、斜面、椎體等基礎模型，便于操作者快速進行打標設置。
■ 支持3D模型導入，2D圖形可以直接包覆或者投影在內建常用曲面上。
■ 整個系統采用電磁兼容優化設計，信噪比高、抗干擾能力強。
FL7210-3D-300性能技術指標
激光器 | 1064nm光纖激光器 |
幅面大?。烧{(diào)） | 200×200mm~300×300mm |
入射光斑要求 | 6mm~7.5mm |
X&Y軸鏡片光斑 | 10mm |
速度 | |
標記速度 | 6000mm/s |
定位速度 | 12000mm/s |
寫入速度 | 600cps |
階躍響應時間（全行程1%） | 210us |
階躍響應時間（全行程10%） | 710us |
跟蹤誤差 | ≤138us |
精度及誤差 | |
線性度 | 99.9% |
重復定位精度 | ＜8μRad. |
增益誤差 | ＜5mRad. |
零點偏移（批量原點誤差） | ＜5mRad. |
長時間漂移（連續工作8小時） | ＜0.5mRad. |
比例漂移 | ＜40PPM/℃ |
零點漂移 | ＜15μRad./℃ |
電源及信號 | |
輸入電壓 | ±24VDC |
額定電流 | 4A |
接口協議 | XY2-100 |
機械掃描角度 | ±12.5° |
工作溫度、尺寸 | |
工作溫度 | 0℃~45℃ |
存儲溫度 | -10℃~60℃ |
振鏡尺寸（長×寬×高） | 262X110X116mm |
振鏡重量 | ≈4.31Kg |
幅面、焦距和聚焦光斑配置示例：
幅 面 | 200 X200mm | 300 X300mm |
焦 距 | 245mm | 285mm |
聚焦光斑 | 0.041mm | 0.067mm |
