針對適用1550nm光纖激光器的點陣控制系統研發開發而成，具有如下性能和特點：
1、掃描器體積小、重量輕，符合人體工學設計；
2、 配置高性能微型掃描電機，掃描速度快、穩定性高；
3、 軟件具有故障自檢功能，可靠的故障信號輸出，可以充分保證掃描器的安全性 ；
4、 軟件操作界面簡潔，具有參數記憶功能，預設多種模式，操作便捷；
5、正方形、圓形、三角、六邊等多種圖形可選并可調節大小，可實現精準掃描；
6、采用圖像拍攝自動提取輪廓功能，配合手繪功能進行調整，對病灶區域進行更精準的操作；
7、軟件可精準設置點間距、停留時間、間隔時間，做到有效控制能量，且激光功率及指示光亮度可校準；
8、軟件板卡標準化接口，易實現與其他控制系統的對接，亦可為客戶定制專用的控制系統。
系統組成:
組 件 | 數 目 | 備 注 |
掃描器 | 1個 | JS1550 |
掃描器驅動模塊 | 1塊 | 進口驅動電路，帶保護信號輸出 |
軟件控制板卡 | 2塊 | / |
高清液晶顯示屏 | 1塊 | 8寸、分辨率800*600 、帶觸摸板 |
電源 | 1塊 | ±15V/+5V |
連接線 | 1套 | / |
掃描電機參數指標：
工作溫度 | 0℃-45℃ |
線性度 | 99.9% |
小步階響應時間 | ≤0.35ms |
比例漂移 | ＜40PPM/℃ |
零點漂移 | ＜15μRad./℃ |
長時間漂移（連續工作8小時） | ＜0.5mRad. |
平均工作電流 | 3.0A |
峰值電流 | 10A |
******掃描角度 | ±15° |
存儲溫度 | -10至+60℃ |
分辨率 | 12μRad. |
重復精度 | 8μRad. |
輸入孔徑 | 5.0-7.0mm |
重量 | 13.0g |
頻率 | ≤1000Hz |
驅動模塊參數指標：
輸入電壓 | ±15VDC |
信號接口 | 模擬±5V |
模擬信號輸入抗阻 | 10KΩ±1% |
| 工作溫度 | 0℃-45℃ |
故障信號輸出（CMOS電平） | H時振鏡正常；L時振鏡故障 |

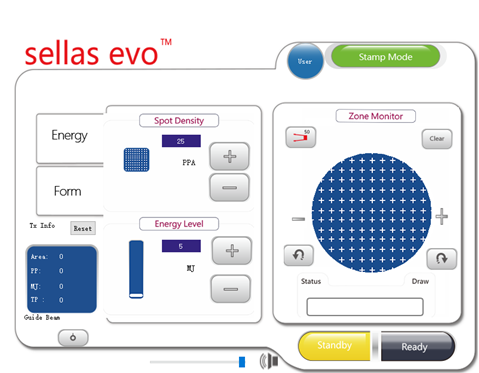

軟件界面
